放頂煤支架

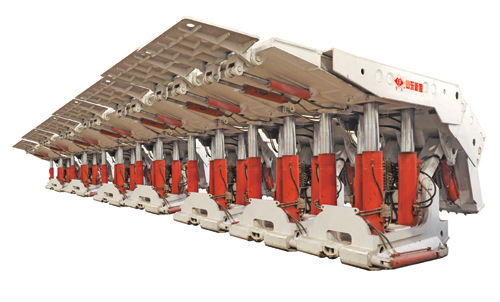

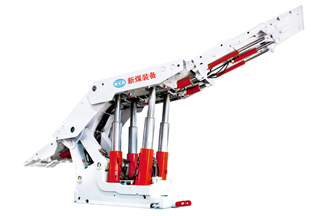

放頂煤液壓支架是在普通液壓支架基礎上增加了一套液壓機械裝置，把頂板由液壓支架頂梁后端切頂冒落改為頂煤由掩護梁上的放頂煤機構放落。
執行標準：MT312—2000；MT/T154.5—1996
|
型號 |
ZF1800/16/24 |
ZF2400/16/24 |
ZF3200/16/25 |
ZF4200/16/26 |
ZF4000/15/30 |
ZF4500/16/27 |
|
支架高度 |
1.55-2.40 |
1.55-2.40 |
1.60-2.50 |
1.60-2.60 |
1.50-3.00 |
1.60-2.70 |
|
支架寬度 |
0.92-1.05 |
09.2-1.05 |
1.19-1.33 |
1.43-1.60 |
1.19-1.33 |
1.43-1.60 |
|
中心距離 |
1.00 |
1.00 |
1.25 |
1.50 |
1.25 |
1.50 |
|
工作阻力（KN） |
1800 |
2400 |
3200 |
4200 |
4000 |
4500 |
|
初撐力（KN） |
1544 |
2000 |
2500 |
3519 |
3200 |
3260 |
|
支護強度（Mpa） |
0.65 |
0.87 |
0.80 |
0.79-0.80 |
0.8-0.86 |
0.64-0.78 |
|
對底板比壓（Mpa） |
1.42 |
1.8 |
1.94 |
1.5-1.8 |
1.3-1.6 |
1.5-1.8 |
|
推溜力（KN) |
108 |
108 |
120 |
120 |
385 |
246 |
|
拉架力（KN） |
264 |
264 |
323 |
323 |
455 |
552 |
|
運輸尺寸 |
4.1×0.92×1.55 |
4.25×0.92×1.55 |
5.3×1.19×1.6 |
5.6×1.43×1.6 |
5.6×1.19×1.5 |
5.7×1.43×1.6 |
